EKKOAIR by Jeremias, Un sistema más completo y eficiente.

EKKOAIR by Jeremias es una solución completa de Ventilación (ventilación mecánica de Simple y Doble Flujo y ventilación específica de las cocinas), desarrollada específicamente para el sector residencial con una variada gama de sistemas y conductos de ventilación.

La ventilación mecánica controlada (VMC) es un sistema de ventilación utilizado en edificios y viviendas para garantizar un intercambio de aire adecuado y controlado, con el propósito de mantener un ambiente interior saludable y confortable.

Dependiendo de la tipología del edificio, el equipo altamente profesional de Jeremias, elabora un estudio con diferentes alternativas - sistemas individuales o colectivos, de simple flujo, de doble flujo con recuperación de calor, etc. dentro de estos conductos de ventilación también incluimos los conductos de extracción de campanas colectivas para edificios de apartamentos, residencias de estudiantes o apartahoteles.

Fabricados según el código de calidad de Jeremias, los conductos de ventilación de Jeremias se distinguen por la soldadura longitudinal láser y la utilización de aceros y aceros inoxidables de gran calidad, factores que distancian a Jeremias de los productores clásicos de sistemas de caña helicoidal.

Los sistemas de ventilación se completan con todo tipo de accesorios para su instalación completa: silenciadores, extractores, intercambiadores de calor, rejillas, clapetas, ...

Dirígete a nuestro equipo de profesionales para hacer un estudio de tu proyecto.

residencial-vmc@jeremias.es





SISTEMAS                        PRODUCTOS


DOBLE FLUJO

El sistema de ventilación mecánica controlada de Doble Flujo es un sistema óptimo de ventilación en el que se introduce el aire nuevo a la vivienda por los locales secos (salones, dormitorios) previamente filtrado y calentado o enfriado, y se extrae por locales húmedos (baños, aseos, cocinas) hacia cubierta.

Es un pilar fundamental para maximizar la salubridad, mejorar la eficiencia energética y reducir los costes energéticos climatizando de manera ecológica.

Sistemas VMC - Doble Flujo - Sistema individual

El sistema de doble flujo con recuperador de calor individual y conducto individual.

Jeremias ofrece un recuperador de calor; GENIUS y LOGIC con accesorios adicionales incluidos.

  • Alta eficiencia con bajo consumo
  • Facilidad y personalización de la instalación
  • Posibilidad de programación individual



Sistemas VMC - Doble Flujo - Sistema Colectivo

El sistema de doble flujo con recuperador de calor centralizado y conducto colectivo de Jeremias.

Recuperador de calor JCR recomendable en edificios con 4 o más plantas.

  • Facilidad de la instalación
  • Confort acústico
  • Reducción de la huella de carbono
  • Reducción de espacio

Sistemas VMC - Doble Flujo - Sistema individualizado

El sistema de doble flujo con recuperador de calor individual y conducto colectivo.

Jeremias ofrece dos tipos de recuperador de calor diferentes: GENIUS y LOGIC con accesorios adcionales incluidos.

  • Alta eficiencia - Bajo consumo
  • Posibilidad de programación individual
  • Reducción de espacio
  • Facilidad de la instalación

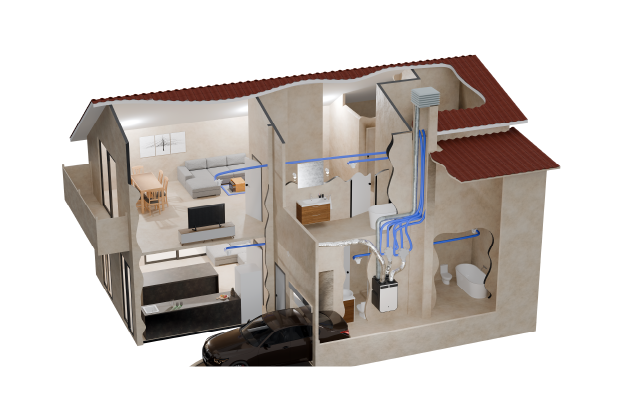

Sistemas VMC - Doble Flujo - Vivienda Unifamiliar

El sistema de doble flujo con recuperador de calor individual y conducto individual.

Jeremias ofrece el recuperador de calor de alta eficiencia HOUSE con accesorios adicionales incluidos.

  • Alta eficiencia - Bajo consumo
  • Facilidad y personalización de la instalación
  • Posibilidad de programación individual

CONDUCTOS CON RECUPERACIÓN DE CALOR

Conductos con recuperación de calor es un sistema único en la ventilación de viviendas que convierte la red de conductos en un intercambiador global de calor, recuperando así el máximo posible de la energía contenida en el aire de extracción.

Se ha desarrollado en consonancia con la Directiva 2010/31/UE del Parlamento Europeo con el objetivo de conseguir edificios de consumo de energía casi nulo, cumpliendo así los requerimientos del nuevo CTE.

El sistema individual es la solución a medida de cada usuario manteniendo una alta eficiencia, debido principalmente al intercambio de calor que se produce en el conducto vertical concéntrico SVC-D y a la gama de recuperadores individuales de alta eficiencia de Jeremias.

  1. Conducto concéntrico de dos paredes SVC-D
  2. Conducto de simple pared SVC-H o Conducto EkkoFlex
  3. Recuperador de calor Genius, Logic o House

El sistema centralizado Ekkoair es la opción con mejor relación costes/eficiencia. Se reducen los costes de la instalación y del mantenimiento, y se consiguen los mayores rendimientos debido al “extra” de recuperación que nos aportan los conductos SVC-T de triple pared de la cubierta.

  1. Conducto de triple pared SVC-T
  2. Conducto concéntrico de dos paredes SVC-D
  3. Conducto de simple pared SVC-H o Conducto EkkoFlex
  4. Recuperador de calor JRC

Un único patinillo colectivo. Una solución ecoenergética con múltiples beneficios, que combina las ventajas de una solución centralizado (reducción de espacio, tiempo de instalación, mantenimiento y mejora del rendimiento) y de una solución individual (regulación personalizada de cada usuario).

  1. Conducto concéntrico de dos paredes SVC-D
  2. Conducto de simple pared SVC-H o Conducto EkkoFlex
  3. Recuperador de Calor Genius, Logic o House

SIMPLE FLUJO

El sistema de ventilación mecánica controlada de Simple Flujo está diseñado para la extracción del aire viciado en los locales húmedos (baños, aseos, cocinas), con rejillas conectadas al grupo de ventilación mediante conductos. La admisión de aire se realiza a través de rejillas o aperturas de ventilación en los locales secos (salones, dormitorios).

Los sistemas de simple flujo permiten satisfacer la Exigencia Básica del HS3.

Sistema de simple flujo autorregulable con extractor individual y conducto individual.

Extractor JET con accesorios adicionales incluidos.

  • Facilidad y personalización de la instalación
  • Posibilidad de control individual

Sistema de Simple Flujo autorregulable con extractor de conducto y conducto colectivo.

Extractor IN-LINE la solución para todo tipo de cubiertas.

  • Confort acústico
  • Facilidad y personalización de la instalación
  • Reducción de la huella de carbono
  • Reducción del espacio

Sistema de Simple Flujo autorregulable con extractor centralizado y conducto colectivo.

Con extractores JVCA-1 o JVCA-2 recomendable en edificios con 4 o más alturas.

  • Facilidad y personalización de la instalación
  • Confort acústico
  • Reducción de la huella de carbono
  • Reducción del espacio

Sistema de Simple Flujo con extrator autorregulable individual y conducto colectivo.

Con extractor JET combinando las ventajas de un sistema centralizado y de uno individual.

  • Facilidad y personalización de la instalación
  • Posibilidad de programación individual
  • Reducción del espacio

RECUPERADORES

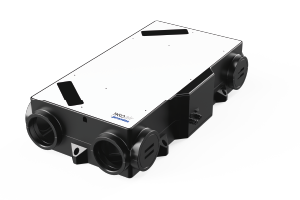

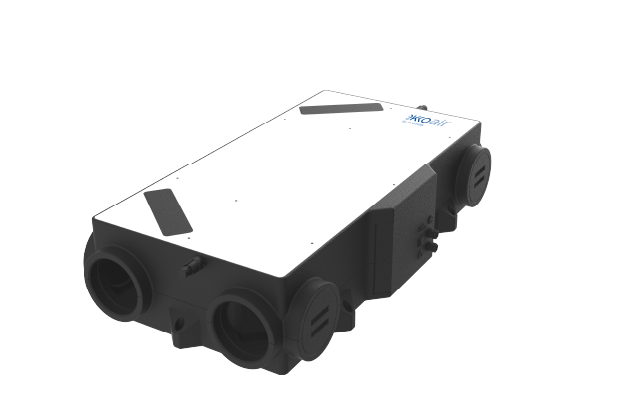

INDIVIDUAL - GENIUS

Recuperador de calor individual que incorpora un sofisticado algoritmo que regula automáticamente el by-pass, maximizando su rendimiento y minimizando las pérdidas energéticas.

Todas las soluciones en un recuperador con las mejores calificaciones energéticas:

  • Alta eficiencia - bajo consumo
  • Estanquidad garantizada
  • Control acústico
  • Reducción de espacio
  • Reducción de la huella de carbono
  • Facilidad y personalización de la instalación

INDIVIDUAL - LOGIC

Recuperador de calor individual que incorpora un by-pass lógico, que en caso de activación bloquea el motor de extracción, funcionando sólo el motor de impulsión y permitiendo enfriar la vivienda.

  • Alta eficiencia - bajo consumo
  • Estanquidad garantizada
  • Control acústico
  • Reducción de espacio
  • Reducción de la huella de carbono
  • Facilidad y personalización de la instalación

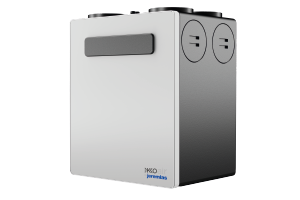

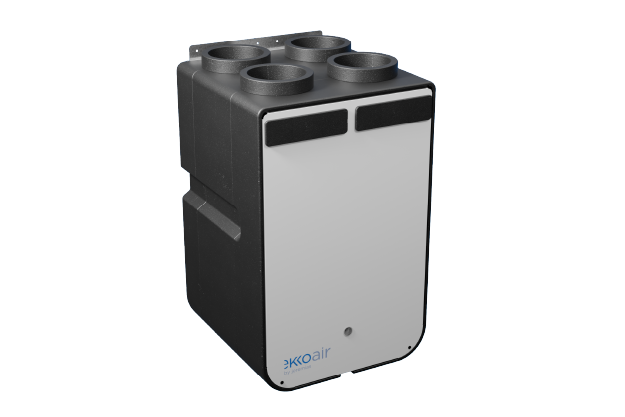

INDIVIDUAL - HOUSE

El modelo House es un recuperador de calor a pared que destaca por su reducido tamaño y altas prestaciones.

  • Caudal hasta 300 m3/h
  • Mando multifunción alámbrico incluido con hasta 8 velocidades diferentes (Incluye 10m de cable)
  • Protección antihielo por balanceo de caudales
  • Dimensiones 800x600x300 mm



CENTRALIZADO - JRC

Un recuperador de Calor Centralizado de última generación.

  • Free-cooling integrado
  • Filtros de aportación F7 y de extracción G4 incluidos
  • Edificios Terciario / Residencial Plurifamilial
  • Aislamiento térmico y acústico de 25 mm de lana de roca M0
  • Paneles desmontables
  • Regulación y control incorporado
  • Ventiladores EC
  • Versión JRCH horizontal o JRCV vertical

EXTRACTORES

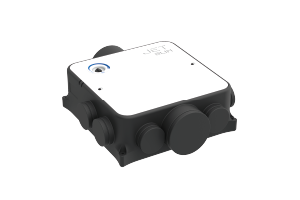

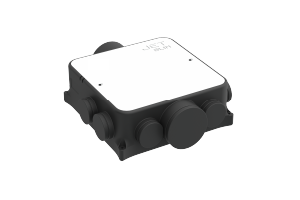

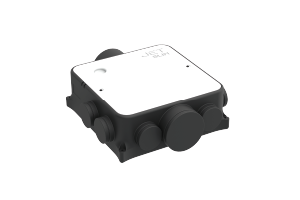

EXTRACTOR UNIFAMILIAR JET

Extractor de bajo perfil para sistemas de ventilación autorregulable de simple flujo y gran caudal de extracción.

  • Fácil y rápida instalación
  • Unidad pequeña y ligera fabricada en EPP
  • Posibilidad de conectar hasta 12 conductos de extracción (diámetro 75 mm)
  • Posibilidad de regular el caudal directamente desde el extractor
  • Caudal máximo: hasta 310 m3/h
  • 1 x salida Ø130/160 mm
  • 12 x conexión Ø75 mm

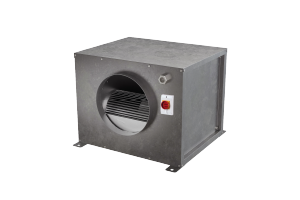

CAJA DE VENTILACIÓN JVCA-1

  • Hasta 2.800 m3/h
  • Motores monofásicos de bajo consumo
  • Interruptor marcha-paro
  • Montaje en plano o sobre pared
  • Mediante una protección contra la lluvia, pueden estar instalados en exterior
  • Regulación mediante potenciómetro (accesorio)

CAJA DE VENTILACIÓN JVCA-2

  • Hasta 9.100 m3/h
  • 400ºC 1/2h
  • Motores monofásicos de bajo consumo (modelo 9.100 trifásico)
  • Interruptor marcha-paro
  • Mediante una protección contra la lluvia, pueden estar instalados en exterior
  • Regulación mediante potenciómetro (accesorio)

EXTRACTOR DE CONDUCTO In-Line

  • Aislamiento acústico y térmico de lana de roca de 50 mm de espesor
  • Exterior de acero recubierto con un polímero
  • Motores monofásicos y bajo consumo
  • Instalación en cualquier posición
  • La unidad incorpora un regulador de velocidad progresivo ajustable de 0% a 100%
  • Cable de alimentación con enchufe a red

CONDUCTOS

CONDUCTO SEMIRIGIDO EKKOFLEX

Red de conductos semirrígidos. La solución rápida y eficiente, que se adapta a cualquier tipo de espacio.

CARACTERÍSTICAS

  • Fácil y rápida instalación
  • Máxima estanqueidad
  • Conducto semirrígido de doble pared HDPE
  • Pared interior lisa
  • Tratamiento antibacteriano y antihongos
  • Diámetro interior/exterior: 63/75 mm

CONDUCTO DE VENTILACIÓN COLECTIVA - CONDUCTO DE SIMPLE PARED

  • Cumple con todos los requisitos indicados en CTE
  • Garantía de estanqueidad clase D según norma UNE-EN 12237 sin necesidad de abrazadera de unión
  • Soldadura TIG/LASER en continuo en todas las piezas
  • Colectores, terminales, soportes y fijaciones siempre en acero inoxidable exterior
  • Junta incluida
  • Conducto cortable

CONDUCTO DE VENTILACIÓN COLECTIVA

  • Cumple con todos los requisitos indicados en el CTE
  • Garantía de estanqueidad clase D según norma UNE-EN 12237 (conexión cónica metal-metal) sin necesidad de junta ni abrazadera de unión
  • Soldadura TIG/LASER en continuo en todas las piezas
  • Instalación con dos piezas por planta (te + regulable)
  • Múltiples accesorios para instalaciones completas:
    • Extractores
    • Silenciadores
    • Piezas de adaptación
    • Conductos flexibles
  • Elementos activos y pasivos de regulación de caudal

CONDUCTO DE VENTILACIÓN COLECTIVA - CONDUCTO CONCÉNTRICO DE DOS PAREDES

  • Cumple con todos los requisitos indicados en CTE
  • Garantía de estanqueidad clase D según norma UNE-EN 12237 (conexión cónica metal-metal) sin necesidad de junta ni abrazadera de unión
  • Soldadura TIG/LASER en continuo en todas las piezas
  • Colectores, terminales, soportes y fijaciones siempre en acero inoxidable exterior
  • Para sistemas colectivos e individuales
  • Instalación con dos piezas por planta (Te + regulable)

CONDUCTO DE VENTILACIÓN COLECTIVA - CONDUCTO DE TRIPLE PARED

  • Cumple con todos los requisitos indicados en CTE
  • Garantía de estanqueidad clase D según norma UNE-EN 12237
  • Soldadura TIG/LASER en continuo en todas las piezas
  • Abrazadera de unión 2.0 INCLUIDA
  • Colectores, terminales, soportes y fijaciones siempre en acero inoxidable exterior
  • Junta incluida
  • Conducto cortable

ACCESORIOS

BOCAS DE EXTRACCIÓN/IMPULSIÓN

REJILLAS

MANDOS

ESQUINAS Y SOPORTES

FILTROS

INTERCAMBIADORES Y POST-CALENTADORES

MÓDULOS Y SENSORES

CONDUCTOS

SILENCIADORES

ABRAZADERAS Y SOPORTES
