DW-ECO 2.0 304

Chimenea de doble pared en acero inoxidable AISI 304

El sistema DWECO 2.0 304 es un sistema con su pared interior en acero austenítico AISI 304 de gran resistencia a la corrosión y se recomienda su uso para aparatos y calderas de gas de no condensación y combustibles de bajo contenido en azufre.

Existe también en su versión con junta preinstalada en fabrica para condiciones de uso con tiro forzado y / o extracciones de cocina o sistemas de ventilación.

 La ausencia de puente térmico gracias a la utilización de lana mineral rígida de densidad 120Kg/m³ exclusiva de Jeremias, hace que su uso sea también apto para temperaturas de funcionamiento de hasta 600° C además de la posibilidad de cortar a medida los tramos rectos en la propia instalación.

La abrazadera de cierre entre las uniones que viene incluida por defecto en cada elemento es de 70mm de altura lo que proporciona una rigidez extraordinaria con la posibilidad de hasta 3 metros en voladizo desde el ultimo anclaje.

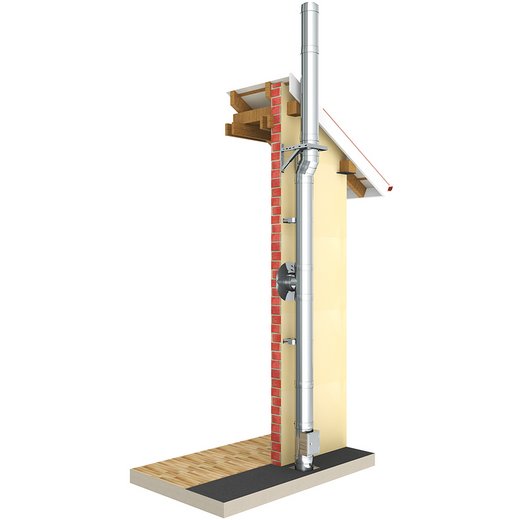

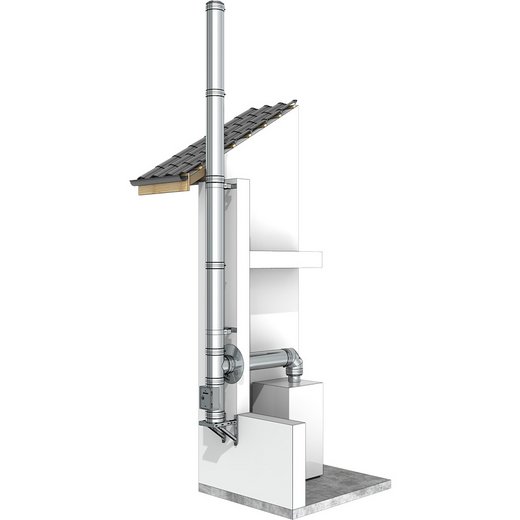

Tubos de chimenea de gran calidad y acabado perfecto desde la conexión con el aparato hasta el terminal / remate de chimenea.

SYSTEM_DETAIL_ICONS


Descripción de sistema

Características

  • Temperatura de trabajo hasta 600º
  • Soldadura TIG/Laser en continuo en todas las piezas
  • Abrazadera de unión incluida (excepto terminales)
  • Posibilidad de corte de módulos rectos a medida en obra (Ver instrucciones)

Aplicaciones

  • Calderas de gas y gasoil
  • No condensación
  • Calderas de vapor
  • Hornos de panadería
  • Generadores de aire caliente
  • Climatización

Ficha técnica

MaterialPared Interior: AISI 304
Pared Exterior: AISI 304
Acabado exteriorBrillante
Posibilidad de pintado en colores RAL  (Ver acabados especiales aquí)
Posibilidad de pared exterior en galvanizado / zincado (sólo tramos rectos y desviaciones)
AislamientoLana de roca rigida de alta densidad (120kg/m3)

Espesores (mm)

Pared interior: 0,4 mm - 0,5 mm - 0,6 mm – 0,8 mm (según diámetro)
Aislamiento: 25 mm (32 mm a partir de Ø650 mm)
Pared exterior: 0,4 mm - 0,5 mm - 0,6 mm – 0,8 mm (según diámetro)
Diámetros disponibles (mm)                                        250 - 300 - 350 - 400 - 450 - 500 - 550 - 600 - 650 - 700 - 750 - 800
Sistema de uniónConexión macho-hembra con abrazadera de unión ancha (2.0)
Nivel de estanqueidad

T--- - N1: Sin necesidad de junta
T200 - H1: Incluir junta de estanqueidad (DW2526Ø).*

Para incluir la junta de estanqueidad (T<200°C). preinstalada de fábrica, sustituir los códigos 660 por C05* y los códigos 661 por D01*
Excepto terminales.

DW-ECO 2.0 304

CERTIFICADO CE

0036 CPR 9174 030
0036 CPR 9174 044

CLASIFICACIONES CE (UNE-EN 1856-1)


T600 - N1 - D - Vm - L20040 - G(70)
T450 - N1 - D - Vm - L20040 - G(60)
T400 - N1 - W - Vm - L20040 - O(30)
T200 – P1 – W – Vm – L20040 - O(00) (con junta de estanqueidad DW2526)
T200 - H1 - W - Vm - L20040 - O(00) (con junta de estanqueidad DW2526)
